1-32层pcb打样,批量生产服务。打样24小时出货免加急费,使用真A级板材,坚持工厂自营的生产模式,保障品质可靠性和稳定性。
产品名称:BMW汽车
基材:三层RFPC
特点:长度1.5米
表面处理:沉金

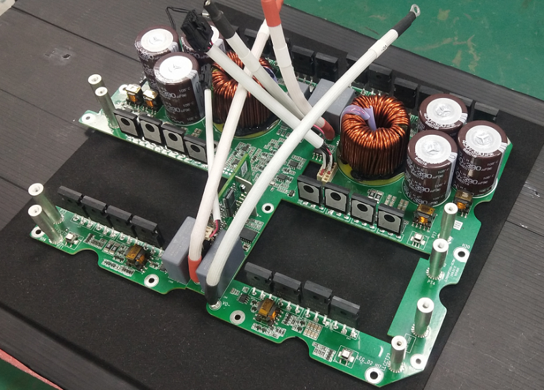

输出功率:6600W
输入电压:85-265VAC
输出:适用于200-450V锂电池
DC-AC输出功率:3300W
输入电压:200-450VDC
News and information
抗氧化电路板能完全解决上述电路板存在的问题。
为了实现上述目的,抗氧化电路板采用的技术方案是这样的:抗氧化电路板包括电路板主体、电子元件及连接部。
作为优选,所述加强板底部设有粘接层。
作为优选,所述电路板主体、电子元件、连接部、加强板、金属薄片及金属点表面均设有抗氧化层。
FR-1:阻燃覆铜箔酚醛纸层压板。IPC4101详细规范编号02;TgN/A;
FR-4:1)阻燃覆铜箔环氧E玻纤布层压板及其粘结片材料。IPC4101详细规范编号21;Tg≥100℃;
2)阻燃覆铜箔改性或未改性环氧E玻纤布层压板及其粘结片材料。IPC4101详细规范编号24;Tg150℃~200℃;
3)阻燃覆铜箔环氧/PPO玻璃布层压板及其粘结片材料。IPC4101详细规范编号25;Tg150℃~200℃;
4)阻燃覆铜箔改性或未改性环氧玻璃布层压板及其粘结片材料。IPC4101详细规范编号26;Tg170℃~220℃;
5)阻燃覆铜箔环氧E玻璃布层压板(用于催化加成法)。IPC4101详细规范编号82;TgN/A;
94vo-
cem-1
电路板系统分类为以下三种:
单面板
Single-SidedBoards
我们刚刚提到过,所以我们就称这种PCB叫作单面板(Single-sided)。因为单面板在设计线路上有许多严格的限制(因为只有一面,布线间不能交*而必须绕独自的路径),所以只有早期的电路才使用这类的板子。
双面板
Double-SidedBoards
这种电路板的两面都有布线。不过要用上两面的导线,必须要在两面间有适当的电路连接才行。这种电路间的「桥梁」叫做导孔(via)。导孔是在PCB上,充满或涂上金属的小洞,它可以与两面的导线相连接。因为双面板的面积比单面板大了一倍,而且因为布线可以互相交错(可以绕到另一面),它更适合用在比单面板
更复杂的电路上。
多层板
【多层板】在较复杂的应用需求时,电路可以被布置成多层的结构并压合在一起,并在层间布建通孔电路连通各层电路。
内层线路
铜箔基板先裁切成适合加工生产的尺寸大小。基板压膜前通常需先用刷磨、微蚀等方法将板面铜箔做适当的粗化处理,再以适当的温度及压力将干膜光阻密合贴附其上。将贴好干膜光阻的基板送入紫外线曝光机中曝光,光阻在底片透光区域受紫外线照射后会产生聚合反应(该区域的干膜在稍后的显影、蚀铜步骤中将被保留下来当作蚀刻阻剂),而将底片上的线路影像移转到板面干膜光阻上。撕去膜面上的保护胶膜后,先以碳酸钠水溶液将膜面上未受光照的区域显影去除,再用盐酸及双氧水混合溶液将裸露出来的铜箔腐蚀去除,形成线路。最后再以氢氧化钠水溶液将功成身退的干膜光阻洗除。对于六层(含)以上的内层线路板以自动定位冲孔机冲出层间线路对位的铆合基准孔。
Multi-LayerBoards
为了增加可以布线的面积,多层板用上了更多单或双面的布线板。多层板使用数片双面板,并在每层板间放进一层绝缘层后黏牢(压合)。
板子的层数就代表了有几层独立的布线层,通常层数都是偶数,并且包含最外侧的两层。大部分的主机板都是4到8层的结构,不过技术上可以做到近100层的PCB板。大型的超级计算机大多使用相当多层的主机板,不过因为这类计算机已经可以用许多普通计算机的集群代替,超多层板已经渐渐不被使用了。因为PCB中的各层都紧密的结合,一般不太容易看出实际数目,不过如果您仔细观察主机板,也许可以看出来。
电路板的自动检测技术随着表面贴装技术的引入而得到应用,并使得电路板的封装密度飞速增加。因此,即使对于密度不高、一般数量的电路板,电路板的自动检测不但是基本的,而且也是经济的。在复杂的电路板检测中,两种常见的方法是针床测试法和双探针或飞针测试法。
FR-1:阻燃覆铜箔酚醛纸层压板。IPC4101详细规范编号02;TgN/A;
FR-4:1)阻燃覆铜箔环氧E玻纤布层压板及其粘结片材料。IPC4101详细规范编号21;Tg≥100℃;
2)阻燃覆铜箔改性或未改性环氧E玻纤布层压板及其粘结片材料。IPC4101详细规范编号24;Tg150℃~200℃;
3)阻燃覆铜箔环氧/PPO玻璃布层压板及其粘结片材料。IPC4101详细规范编号25;Tg150℃~200℃;
4)阻燃覆铜箔改性或未改性环氧玻璃布层压板及其粘结片材料。IPC4101详细规范编号26;Tg170℃~220℃;
5)阻燃覆铜箔环氧E玻璃布层压板(用于催化加成法)。IPC4101详细规范编号82;TgN/A;
PCB之所以能得到越来越广泛地应用,因为它有很多独特优点,概栝如下。
可高密度化。数十年来,印制板高密度能够随着集成电路集成度提高和安装技术进步而发展着。
高可靠性。通过一系列检查、测试和老化试验等可保证PCB长期(使用期,一般为20年)而可靠地工作着。
可设计性。对PCB各种性能(电气、物理、化学、机械等)要求,可以通过设计标准化、规范化等来实现印制板设计,时间短、效率高。
可生产性。采用现代化管理,可进行标准化、规模(量)化、自动化等生产、保证产品质量一致性。
可测试性。建立了比较完整测试方法、测试标准、各种测试设备与仪器等来检测并鉴定PCB产品合格性和使用寿命。
可组装性。PCB产品既便于各种元件进行标准化组装,又可以进行自动化、规模化批量生产。同时,PCB和各种元件组装部件还可组装形成更大部件、系统,直至整机。
可维护性。由于PCB产品和各种元件组装部件是以标准化设计与规模化生产,因而,这些部件也是标准化。所以,一旦系统发生故障,可以快速、方便、灵活地进行更换,迅速恢服系统工作。当然,还可以举例说得更多些。如使系统小型化、轻量化,信号传输高速化等。
1进程控制块:进程控制块的作用是使一个在多道程序环境下不能独立运行的程序(包含数据),成为一个能独立运行的基本单位,一个能与其它进程并发执行的进程。
2程序段:是进程中能被进程调度程序在CPU上执行的程序代码段。
3数据段:一个进程的数据段,可以是进程对应的程序加工处理的原始数据,也可以是程序执行后产生的中间或最终数据。
PCB中用于描述和控制进程运行的信息
1、进程标识符信息
进程标识符用于唯一的标识一个进程。一个进程通常有以下两种标识符。
外部标识符。由创建者提供,通常是由字母、数字组成,往往是用户(进程)访问该进程使用。外部标识符便于记忆,如:计算进程、打印进程、发送进程、接收进程等。
内部标识符:为了方便系统使用而设置的。在所有的OS中,都为每一个进程赋予一个唯一的整数,作为内部标识符。它通常就是一个进程的符号,为了描述进程的家族关系,还应该设置父进程标识符以及子进程标识符。还可以设置用户标识符,来指示该进程由哪个用户拥有。
2、处理机状态信息
处理机状态信息主要是由处理机各种寄存器中的内容所组成。
通用寄存器。又称为用户可视寄存器,可被用户程序访问,用于暂存信息。
指令寄存器。存放要访问的下一条指令的地址。
程序状态字PSW。其中含有状态信息。(条件码、执行方式、中断屏蔽标志等)
用户栈指针。每个用户进程有一个或若干个与之相关的系统栈,用于存放过程和系统调用参数及调用地址。栈指针指向该栈的栈顶。
3.进程调度信息
在PCB中还存放了一些与进程调度和进程对换有关的信息。
(1)进程状态。指明进程当前的状态,作为进程调度和对换时的依据。
(2)进程优先级。用于描述进程使用处理机的优先级别的一个整数,优先级高的进程优先获得处理机。
(3)进程调度所需要的其他信息。(进程已等待CPU的时间总和、进程已执行的时间总和)
(4)事件。这是进程由执行状态转变为阻塞状态所等待发生的事件。(阻塞原因)
进程上下文:
是进程执行活动全过程的静态描述。包括计算机系统中与执行该进程有关的各种寄存器的值、程序段在经过编译之后形成的机器指令代码集、数据集及各种堆栈值和PCB结构。可按一定的执行层次组合,如用户级上下文、系统级上下文等。
进程存在的唯一标志
在进程的整个生命周期中,系统总是通过PCB对进程进行控制的,亦即,系统是根据进程的PCB而不是任何别的什么而感知到该进程的存在的,所以说,PCB是进程存在的唯一标志。
双面板(Double-SidedBoards)这种电路板的两面都有布线,不过要用上两面的导线,必须要在两面间有适当的电路连接才行。这种电路间的"桥梁"叫做导孔(via)。导孔是在PCB上,充满或涂上金属的小洞,它可以与两面的导线相连接。因为双面板的面积比单面板大了一倍,双面板解决了单面板中因为布线交错的难点(可以通过孔导通到另一面),它更适合用在比单面板更复杂的电路上。
国内对印刷电路板的自动检测系统的研究大约始于90年代初中期,还刚刚起步。从事这方面研究的科研院所也比较的少,而且也因为受各种因素的影响,对于印刷电路板缺陷的自动光学检测系统的研究也停留在一个相对初期的水平。正因为国外的印刷电路板的自动检测系统价格太贵,而国内也没有研制出真正意义上印刷电路板的自动检测设备,所以国内绝大部分电路板生产厂家还是采用人工用放大镜或投影仪查看的办法进行检侧。由于人工检查劳动强度大,眼睛容易产生疲劳,漏验率很高。而且随着电子产品朝着小型化、数字化发展,印制电路板也朝着高密度、高精度发展,采用人工检验的方法,基本无法实现。对更高密度和精度电路板(0.12~0.10mm),己完全无法检验。检测手段的落后,导致目前国内多层板(8-12层)的产品合格率仅为50~60%。
